產品簡介:
手動暗板式刀型閘閥
產品詳細信息:

手動暗板式刀型閘閥electric and hydraulic inside screw knife gate valve

新產品概述

此刀形閘閥是閘閥中的新品種,體積小,重量輕,輕型節材,是污水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。
刀形閘閥采用金屬對金屬的硬密封,或采用金屬對橡膠的軟密封。在開啟和關閉的過程中,閘板與密封面采用了特殊的設計,摩擦較少,經久耐用。

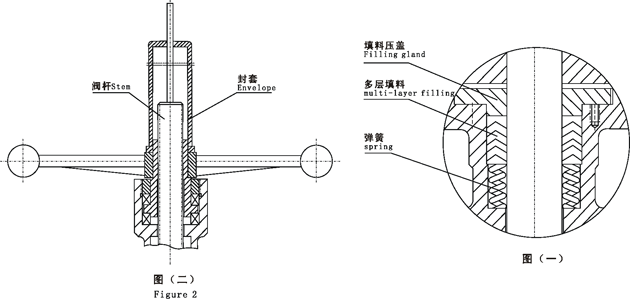

此種刀形閘的上密封突破了常規的密封形式,采用上蓋結構,使得上密封由大面積的矩形密封改成了小面積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封改成了面積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封結構(見圖一),使得上密封達到了與管道同壽命的程度,從而整體上提高了閥門的使用壽命。
此種閘閥在手輪頂部加裝封套裝置后,可以使閥門活動部件全部處于封閉狀態,閘板和閥桿的絲桿傳動不會因潤滑油干枯而卡澀。
特別適合在粉塵及干燥的惡劣環境中長期正常工作(見圖二)。 注:可根據使用單位的環境和要求來設計與生產,適合用戶的安裝和使用。

設計制造 Design and manufacture:JB/T8691-1998
結構長度 structural length: GB/T15188.2-94
法蘭連接 Flange connection: GB/T9113.1-2000 JB/T79-94
試驗與驗收 testing and acceptance: GB/T13927-92

主要零部件材質 Key parts material

閥體、上蓋Valve body, upper cap 碳鋼、不銹鋼Carbon steel, stainless steel
閥板Valve plate 不銹鋼stainless steel
閥桿Stem 不銹鋼stainless steel
密封圈Seal ring 橡膠、四氟、不銹鋼、硬質合金Rubber, PTFE, stainless steel,hard alloy

主要性能規范 Key performance indicators

公稱壓力Nominal pressure PN
殼體試驗Casing test 1.5XPN
密封試驗Leak test 1.1XPN
工作溫度Operating temperature
橡膠≤80℃ 四氟密封≤180℃ 硬密封≤425℃
Rubber ≤80℃, PTFE≤180℃, hard sealing ≤425℃
適用介質Working medium 紙漿、污水、煤煤氣等paper pulp, sewage, coal slurry

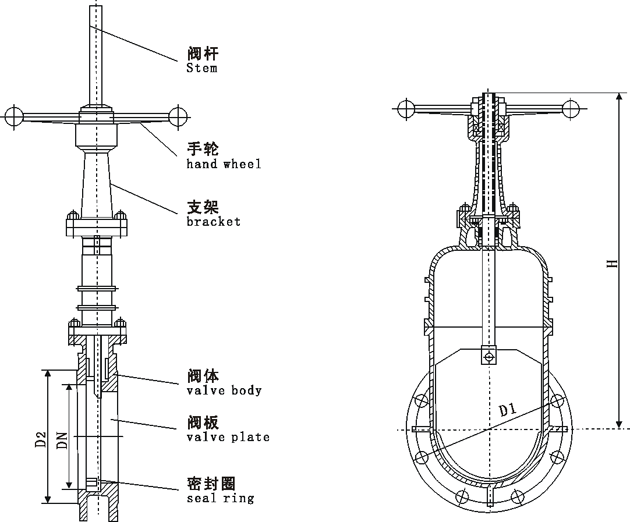

主要外形及連接尺寸Profile and connection dimension                                 Unit:mm

公稱壓力Nominal pressure(MPa) 公稱通徑Nominal through diameter(mm) L D D1 D2 H N-M D0
1.0 150 70 280 240 210 475 8-M20 280
200 80 335 295 265 540 8-M20 360
250 85 390 350 320 630 12-M20 360
300 100 440 400 368 480 12-M20 400
350 100 500 460 428 885 16-M20 400
400 110 565 515 782 990 16-M22 400
450 120 615 565 532 1100 20-M22 530
500 130 670 620 585 1200 20-M22 530
600 140 780 725 685 1450 20-M27 600
700 165 895 840 800 1700 24-M27 600
800 190 1010 950 905 2000 24-M30 680
900 200 1110 1050 1005 2300 28-M30 680
1000   1220 1160 1150 2780 28-M33 配電動Electric type optional
1200   1450 1380 1325 3360 32-M36
1400   1675 1590 1525 3920 36-M39
1600   1915 1820 1750 4480 40-M45
